Pour les concepteurs de PCB créatifs


Principaux avantages par rapport à Layo1 PCB pour DOS

Environnement Utilisateur
Annuler-Refaire
Couches
Possibilités de zoom améliorées
Base de données étendue
Résolution du projet
Tables
Pastilles
Modèles
Copper-Pour (génération de surfaces de cuivre)
Sauvegarde Automatique (Auto-Backup)
DRC (Design Rule Check = contrôle du projet)
Post-Processing (Sortie)
Extended Gerber
Pick and Place
Compatibilité avec Layo1 PCB pour DOS

Environnement Utilisateur

Annuler/Refaire

Si vous avez décidé de bouger ou de supprimer une piste ou un composant, la fonction Annuler permet d'annuler cette décision et de revenir à la situation précédente. Refaire est utilisé pour annuler un Annuler. L'utilisation de ces options vous permet d'expérimenter avec votre projet autant que le coeur vous en dit sachant que vous pouvez toujours revenir à des situations précédentes si les choses devaient aller mal.

Couches

Layo1 PCB pour Windows met à votre disposition tout un arsenal de couches. Vous pouvez utiliser jusqu'à 16 couches pour le cuivre. Vous avez en outre à votre disposition des couches de documentation pour la sérigraphie (silkscreen), le masque de soudage (soldering mask), la pâte de soudure (soldering paste), l'assemblage, etc.

Options de Zoom améliorées

Layo1 PCB pour Windows ne vous limite pas à 9 options de zoom. Vous pouvez, outre Zoom-In et Zoom-Out, utiliser également Zoom-All et Zoom-Window.

Nouvelle base de données

Layo1 PCB pour Windows possède une nouvelle base de données pour projets PCB. Cette base de données contient le projet de PCB complet, y compris :

Résolution du projet

Layo1 PCB possède une résolution interne de 0,000 1 mm. Ceci vous permet de concevoir des platines à haute résolution.

Tables

Les objets de la base de données sont visualisés sous la forme de Tables (tableaux) qui se laissent éditer. Ceci permet d'avoir une excellente vue d'ensemble sur, par exemple, les composants, la netliste, les couches et les pastilles.

Pastilles

Layo1 PCB pour Windows vous permet de définir la forme et les dimensions d'une Pastille/Via pour chaque couche. Une table de pastilles donne une image complète d'une pastille/via y compris son diamètre de perçage.

Modèles

Vous pouvez comparer un modèle à un modèle sous Word de Microsoft. Un modèle est partant un projet de PCB de base doté des paramètres pour un certain nombre de couches, grilles, couleurs, post-processing, pastilles, etc. Les dimensions du projet de PCB se trouvent également dans le modèle. Vous pouvez même faire des modèles avec des composants (des connecteurs par exemple) et d'orifices de perçage. Les modèles vous permettent de gagner énormément de temps et de travail. Il vous est bien évidemment possible de concevoir vos propres modèles. Si vous le désirez, vous pouvez également convertir l'un de vos projets en modèle.

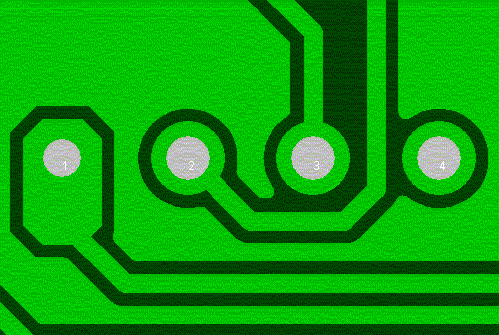

Copper-Pour (génération de surfaces de cuivre)

Une génération de surfaces de cuivre puissante qu'il est possible de coupler à un net. Permet également de générer des surfaces pour les couches de documentation.

Le cuivre mort n'est pas généré.



Vous pouvez également entrer une cartouche sous chaque coin !

Sauvegarde Automatique (Auto-Backup)

L'option de Sauvegarde Automatique (Auto-Backup) permet de sauvegarder des sauvegardes automatiques de votre projet de PCB. Vous pouvez même paramétrer l'intervalle de sauvegarde automatique et le nombre maximum de fichiers. Vous avez également le choix de l'endroit où stocker les sauvegardes.

DRC (Design Rule Check = contrôle de projet)

Contrairement à ce qui était le cas avec Layo1 PCB pour DOSl le DRC (Design RuleChecker) en Ligne de Layo1 PCB pour Windows attire immédiatement votre attention sur d'éventuelles erreurs. Vous pouvez, à tout moment, lancer un processus de DRC Tout Tester. DRC ne vérifie pas uniquement le cuivre mais également les trous. Il ne vous sera pas possible de ce fait, par exemple, de placer une piste à un endroit où se trouve un trou par exemple.

Post-Processing (Sortie)

La génération de données Post-Proces (Gerber/Excellon) se résume "à appuyer sur un bouton". Il suffit de quelques actions de touches pour produire les fichiers Gerber et Excellon. Les paramètres que vous avez définis sont sauvegardés dans le projet de PCB. Il ne vous pas nécessaire ainsi, lorsque vous voulez générer des données de Post-Process pour un Re-Design, de repasser en revue tous les paramètres. A noter que vous pouvez aussi définir le paramétrage Post-Process dans vos modèles.

Extended Gerber

De plus en plus de sociétés fabriquant des circuits imprimés préfèrent Extended Gerber(274-X). Ce format Gerber utilise une Aperture-list spécifique. Les définitions des ouvertures (apertures) utilisées se trouvent du même coup directement dans le fichier Gerber. Layo1 PCB pour Windows génère, pour chaque film, un fichier Gerbert distinct.

Pick and Place

Vous pouvez placer dans un fichier texte les informations pour les machines d'implantation de composants (Pick and Place).

Compatibilité avec Layo1 PCB pour DOS

Vous pouvez passer sans effort de votre version Layo1 PCB pour DOS à la version Layo1 PCB pour Windows. Vous pouvez importer et éditer/utiliser sous Layo1 PCB tous vos projets et bibliothèques de composants. L'investissement que vous avez consenti n'est partant pas perdu lors de votre passage à Layo1 PCB pour Windows. La conversion est transparente et ne requiert pas de manipulations complexes et superflues de votre part.

Cf. en outre les Spécifications générales

Finalement... Téléchargez Layo1 pour Windows, et découvrez par vous-même tous ses avantages.
